光学测量类

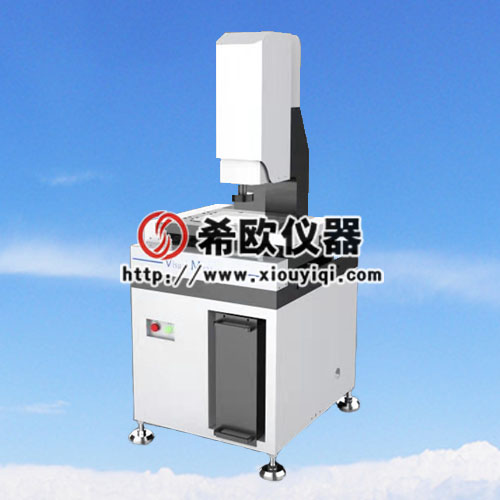

全自动影像测量仪

型号 : XU-3020CNC
品牌 : 希欧仪器
价格 : 电议或面议

CNC自动型影像式测量仪



一、仪器工作原理:

XU-3020CNC经济型全自动光学影像测量仪工作原理:被测工件(置于工作台上)由LED表面光或轮廓光(在底座内)照明后,经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像,再通过S端子传送至计算机及显示器上,软件在显示器上产生的视频十字线为基准,对其进行瞄准测量,通过工作台带动光学尺与在X、Y方向上移动,取空间各点坐标值,由转接卡至计算机,对测量坐标值进行编程自动几何运算,完成各种数据自动测量和数据自动采集工作。

适用于飞机异性零件、小零件、手机零部件、新能源电池、PCB、FPC、液晶面板、模具以及精密五金的检测和设计开发。



二、仪器功能:

    产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等,各种报表的输出,各种产品的检测。

三、技术参数:



仪器型号

XU-3020CNC

测量行程(mm)

300x200x200

外形尺寸(mm)

1700x750x1430

玻璃承重(kg)

30

仪器重量(kg)

280

测量精度

X,Y:(3+L/200)μm    Z:(5+L/200)μm

重复精度

3μm

光栅尺分辨率

0.001mm

CCD

1/2″分辨率彩色摄像机750TV线(SONY芯片)

镜头

0.7~4.5X清晰手动卡位变倍镜头

放大倍率

34~220X

工作距离

92mm

测量软件

INS-C

电机

120W伺服电机

上光源

3环8区表面环形LED冷光源,亮度可调

下光源

平行光路设计,无极连续可调LED冷光源

导轨

V型导轨

操作方式

程序控制+摇杆

电源

220V(AC)    50Hz

    备注:根据客户需求,可特殊定制。



四、环境要求:

    1、工作温度:18℃~22℃(可保证精度)。



    2、工作电压:220 V ± 10%。



    3、用电设备要求接地可靠:接地电阻小于4欧姆。
