光学测量类

测量显微镜

型号 : 15J
品牌 : 希欧仪器
价格 : 电议或面议

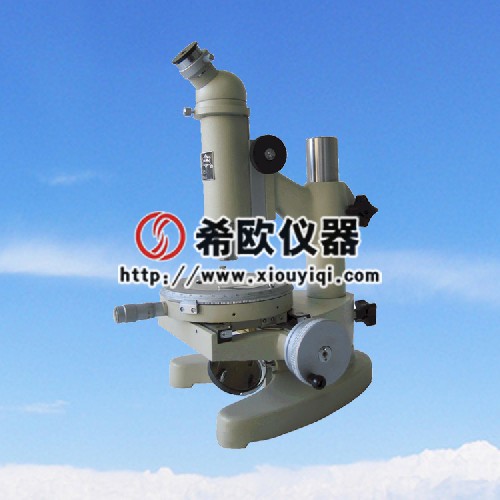

希欧仪器15J测量显微镜

一、用途:

      15J型测量显微镜是光学计量仪器之一种,它的结构简单,操作方便,适用范围广,主要用途如下:

      1、直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等。

      2、转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。

      3、用作观察显微镜,以比较检查工作表面光洁度,冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等.合导体电阻测量。

二、技术规格:

物镜

目镜

显微镜

放大倍数

工作距离

(毫米)

视场直径

(毫米)

放大倍数

焦距(毫米)

放大倍数

焦距(毫米)

2.5X

43.4

10X

25.00

25X

58.84

5.6

10X

17.13

100X

7.81

1.4

三、主要规格:

      x轴移动测量范围: 50毫米;

      y轴移动测量范围: 13毫米;

      测微器分度值: 0.01毫米;

      测量台转动范围: 不限;

      测量台刻度盘分度范围: 0°~360°;

      测量台刻度盘之分度值: 1°;

      测量台刻度盘游标读数示值: 6';

      照明方式:反射光(自然光);

      测量精度:仪器值误差(5+L/15)μm;

      L被测件长度(mm);

      仪器示值误差:包括测量误差与仪器系统误差;

      注:测量地点温度变化20℃±3℃;

四、仪器主要尺寸:

      测量台与物镜间之距离:80mm;

      测量工作台直径: 120mm;

      仪器外形尺寸:高325*长262*宽220mm

      仪器重量级: 约10.6KG

      显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦    显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦。
